Imthacaí rubair luaidhe do dhroichid: forbhreathnú agus príomhdhifríochtaí ó aonraitheoirí foirgneamh

Imthacaí rubair luaidhe (LRBanna)is feistí leithlise seismeacha criticiúla iad atá deartha chun crith talún a mhaolú - fórsaí spreagtha i struchtúir. Arna innealtóireacht go sonrach le haghaidh droichid mhórbhealaigh, tá difríocht shuntasach idir LRBanna droichid agus a gcomhghleacaithe foirgníochta i ndearadh, i bhfeidhmíocht, agus i bhfeidhmiú, ag cloí le caighdeáin ar leith amhailJT/T 822-2011(An tSín) agusEn 15129(An Eoraip). Tugann an t -alt seo breac -chuntas ar a bpríomhghnéithe agus a bpríomh -dhifreálaithe.

Trí tháirge caighdeán na bpríomh -imthacaí rubair

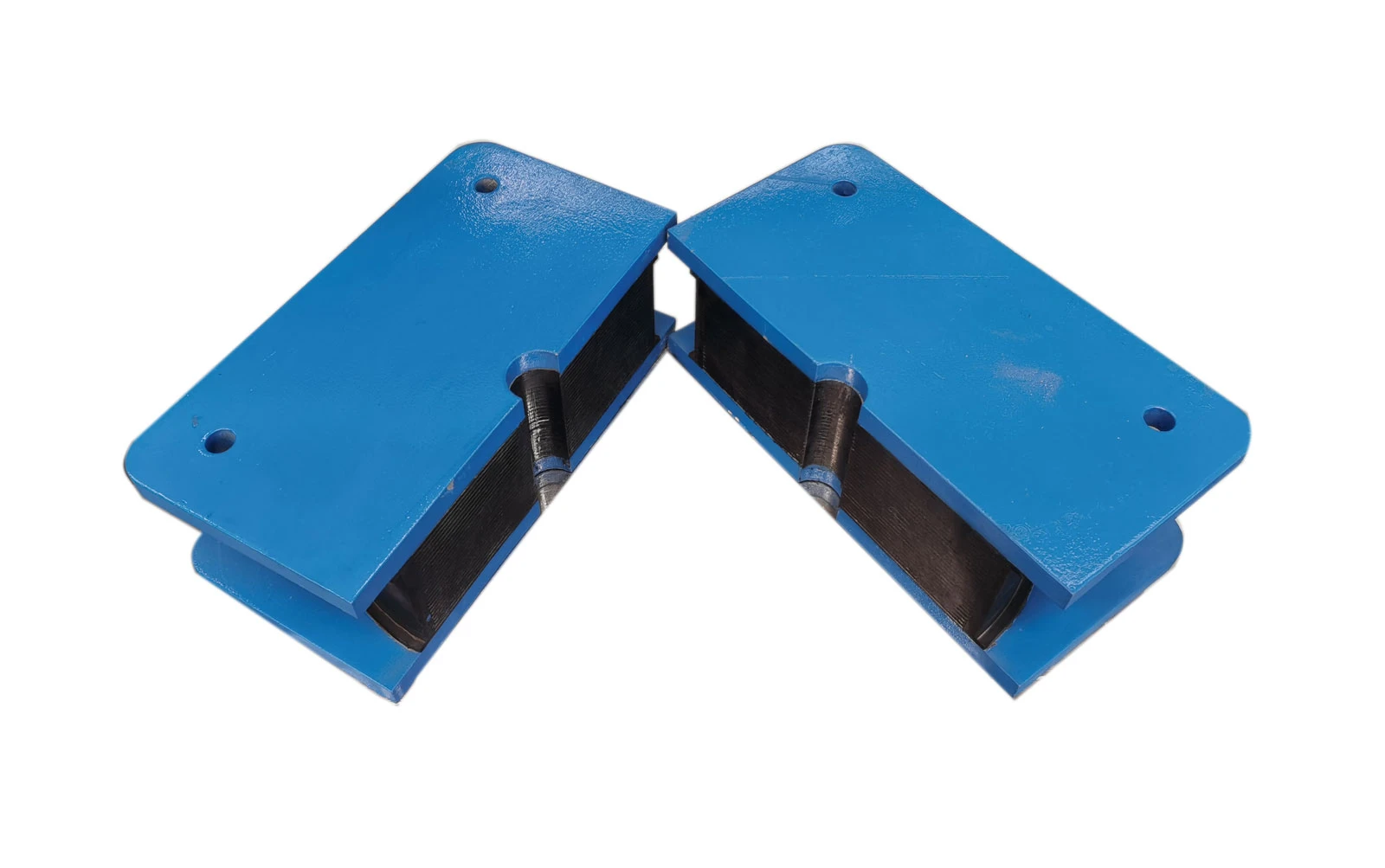

DroicheadLrbsIs éard atá ann ná sraitheanna ailtéarnacha de phlátaí rubair nádúrtha agus cruach, le croíleacáin luaidhe amháin nó iolracha leabaithe chun dampáil a fheabhsú. Déantar dífhoirmiúchán plaisteach ar an bpríomh -chroí le linn creathanna talún, ag díscaoileadh fuinnimh agus ag laghdú creathadh struchtúrtha. Cothromaíonn an dearadh seo ualach ingearach - toilleadh le solúbthacht chothrománach, ríthábhachtach do dhroichid atá faoi réir ualaí dinimiciúla tráchta agus gníomhaíocht seismeach.

2.1 Luchtaigh - Cumas imthacaí

Droichid: Deartha le haghaidh ualaí ingearacha i bhfad níos airde, le huas-acmhainn de 16,000 kN (JT/T 822-2011), ag freastal ar thrácht trom feithiclí agus ualaí marbh struchtúracha.

Foirgneamh: De ghnáth láimhseálann strus ingearach níos ísle, le dearadh strus comhbhrúite a dhearadh go minic ag 15 MPa (JG/T 118-2018), rud a léiríonn ualaí tógála níos éadroime.

2.2 Timpeallacht Oibriúcháin

Fadteocht: DroicheadLrbsOibrigh i gcoinníollacha níos géire, le caoinfhulaingt de -25 céim go 60 céim (JT/T 822-2011), ag seasamh in aghaidh aimsire an -mhór. Díríonn aonraitheoirí tógála (JG/T 118-2018) ar -20 céim go 40 céim, le riachtanais chobhsaíochta dampála níos déine in aeráidí fuar (± 40% éagsúlacht do HDRanna faoi bhun 0).

Marthanacht: Éilíonn droichid frithsheasmhacht in aghaidh tuirse ó thrácht arís agus arís eile - creathadh spreagtha. JT/T 822 - 2011 Sainordú 5,000 timthriall ualach cothrománach le níos lú ná nó cothrom le 15% stiffness/díghrádú dampála. Cuireann aonraitheoirí foirgneamh béim ar shaol seirbhíse 60 bliain (JG/T 118-2018) le tástálacha aosaithe (80 céim ar feadh 962 uair an chloig) chun creep fadtéarmach a ionsamhlú.

2.3 Sonraíochtaí Ábhar

Cineál rubair: LRBanna droichidBain úsáid as rubar nádúrtha (jt/t 822 {- 2011) le hairíonna fisiceacha dochta: neart teanntachta níos mó ná nó cothrom le 18 MPa, fadú níos mó ná nó cothrom le 550%, agus friotaíocht ag dul in aois teirmeach 70 céim (± 15% athrú neart). I measc na n-aonraitheoirí foirgneamh tá rubar ard-taiscthe (HDR) le neart teanntachta níos ísle (níos mó ná nó cothrom le 10 MPa) ach dampáil bhunúsach níos airde (JG/T 118-2018).

Íonacht luaidhe: Éilíonn an dá cheann níos mó ná nó cothrom le 99.99% luaidhe íon (GB/T 469), ach éilíonn iarratais droichid rialú níos déine ar phríomhthoisí (m.sh., airde - go - cóimheas trastomhas 1.25–5, JT/T 822-2011) chun a chinntiú go bhfuil sé comhsheasmhach.

2.4 Fachtóirí cruth agus feidhmíocht mheicniúil

Comhéifeachtaí cruth:

Droichid: an chéad fhachtóir cruth (s₁)=limistéar éifeachtach/limistéar cliathánach saor in aisce; An dara fachtóir cruth (s₂)=leithead éifeachtach/tiús rubair iomlán (JT/T 822-2011). Raonta S₁ 7–13, agus an strus dearaidh uasta ag brath ar S₁ (m.sh., 12 MPa do S₁ níos mó ná nó cothrom le 12).

Foirgnimh: S₁ níos mó ná nó cothrom le 5 agus S₂ níos mó ná nó cothrom le 4 (JG/T 118-2018), agus tá teorainneacha struis coigeartaithe le haghaidh S₂ níos ísle (m.sh. laghdú 20% do S₂ =3-4).

Stiffness agus dampáil:

Stiffness coibhéiseach cothrománach:LRBanna droichidCeadaigh ± 15% diall (JT/T 822-2011), mar an gcéanna le LRBanna tógála, ach tá cóimheasa dampála droichid (≈20-25%) beagán níos airde mar gheall ar chroíthe luaidhe níos mó.

Dífhoirmiú cothrománach: Éilíonn droichid níos mó ná nó cothrom le 300% brú lomadh (tiús rubair), agus sainordaíonn foirgnimh níos mó ná nó cothrom le 400% (JG/T 118-2018), ag tabhairt tosaíochta do chumas díláithrithe seismeach níos mó.

2.5 Tástáil agus Caighdeáin

JT/T 822-2011 vs Jg/T 118-2018:

I measc na dtástálacha droichid tá cobhsaíocht brú (3–12 MPa) agus cobhsaíocht minicíochta (0.001–0.5 Hz). Díríonn tástálacha foirgníochta ar fheidhmíocht gaolmhar ar theocht - ({- 20 céim go 40 céim) agus creep fadtéarmach (níos lú ná nó cothrom le 5% do rubar nádúrtha).

EN 15129 Ailíniú.

2.6 Suiteáil agus geoiméadracht

Toisí: Tá lamháltais níos déine ag na LRBanna droichid le haghaidh piorrach (1/400 de thaobh gearr) agus suíomh poll bolt (± 0.8–2.0 mm, JT/T 822-2011) chun freastal ar naisc mhóra struchtúracha. Ceadaíonn aonraitheoirí foirgneamh níos mó solúbthachta i spásáil bolt.

Cosaint creimthe: Leanann comhpháirteanna cruach droichid JT/T 722 le haghaidh cótaí creimthe troma - dualgas -, cé go n-úsáideann foirgnimh GB/T 3274 Cruach comhlíontach le cosaint bhunúsach.

En 15129Socraíonn sé tagarmharcanna domhanda le haghaidh aonraitheoirí seismeacha, a éilíonn ar LRBanna droichid a léiriú:

Cobhsaíocht stiffness dinimiciúil thar 0.1-5.0 Hz.

Friotaíocht tuirse faoi 2 mhilliún timthriall ualaigh (vs . 5, 000 i JT/T 822-2011).

Friotaíocht Dóiteáin (Aicmiú R120), ceanglas atá as láthair i gcaighdeáin na Síne ach atá ríthábhachtach do bhonneagar na hEorpa.

Droicheadimthacaí rubair luaidhetá siad speisialaithe le haghaidh ualaí arda, timpeallachtaí crua, agus trácht dinimiciúil - strusanna spreagtha, le dearadh agus tástáil dírithe ar mharthanacht agus ar chobhsaíocht. Murab ionann agus aonraitheoirí foirgneamh, a thugann tús áite do fhriotaíocht creep fada {- agus cumas dífhoirmithe níos airde, déanann LRBanna droichead cothromaíocht ingearach le solúbthacht chothrománach, ag cloí le caighdeáin cosúil le JT/T 822-2011 agus EN 15129 chun athléimneacht seismeach a chinntiú i mbonneagar criticiúil.
