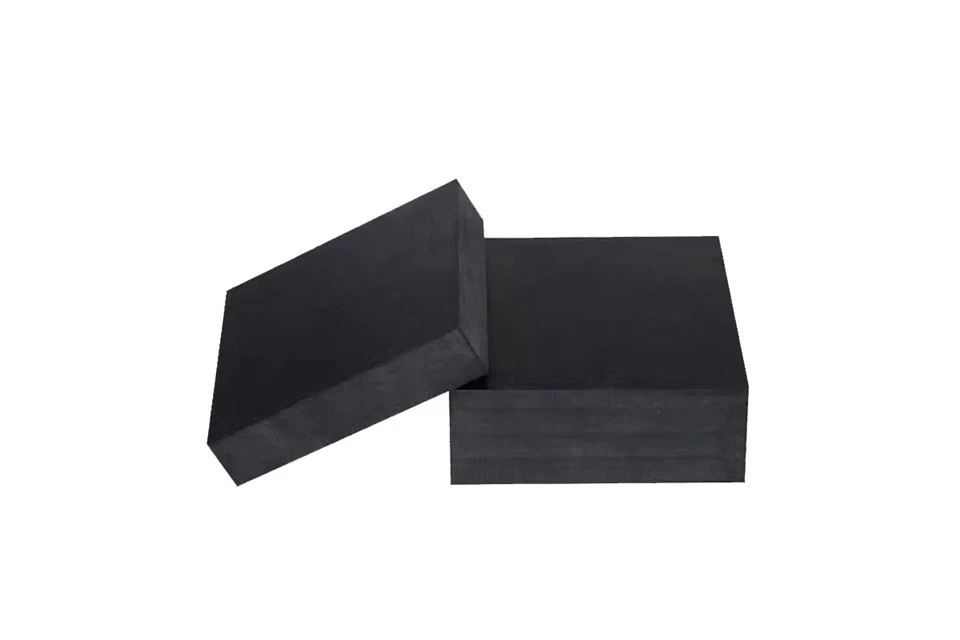

1.1 Sainmhíniú Táirge

Imthacaí rubair greilleis comhpháirteanna tacaíochta nód iad a fhorbraítear bunaithe ar airíonna ábhair leaisteacha polaiméire agus ar riachtanais mheicniúla struchtúir chruach. Cruthaítear iad trí leatháin rubair ilchisealacha agus plátaí cruach righin a chumasc trí bholcánú faoi bhrú. Tá siad deartha go sonrach chun contrárthachtaí lárnacha i dtarchur ualaigh, oiriúnú dífhoirmithe, agus maolánú creathadh struchtúr eangaí a réiteach, agus is comhpháirteanna tábhachtacha iad a iompraíonn ualach chun foirgnimh eangaí móra a oibriú go sábháilte.

Imthacaí rubair greilletá neart ingearach suntasach acu agus cumas iompair ualaigh ingearacha, rud a chuireann ar a gcumas tacú le hualaí a chuireann comhpháirteanna uachtaracha i bhfeidhm. Faoi ualach, éiríonn leo ionsú turraing tríddiomailt fuinnimhde bharr dífhoirmiúchán áitiúil an phláta taca. Déantar imthacaí a ghreamú de na comhpháirteanna uachtaracha agus íochtaracha trí boltaí trí phoill bolta fosaithe réamh-in áirithe. Tá feidhm uainíochta ingearach áirithe ag plátaí tacaíochta rubair greille, gan aon dí-áitiú cothrománach, go príomha ag freastal ar chuspóir an ionsú turraing ingearach. Mar gheall ar theorannú boltaí, ní bhreathnaítear ar lomadh cothrománach an phláta taca. Tá plátaí taca rubair greille oiriúnach do struchtúir ghreille a bhfuil cumas iompair ualaigh ingearach nach mó ná 4000kN acu. Tá struchtúr simplí acu, suiteáil éasca, athsholáthar agus cothabháil, agus costas íseal.

1.2 Aicmiú Táirge

★ De réir saintréithe feidhmiúla agus riachtanais struchtúracha, roinntear na táirgí go príomha i dtrí chatagóir:

Gnáth-imthacaí rubair:Oiriúnach do nóid gan riachtanais fhriththarraingthe, le hiompar ualaigh ingearach, rothlú ingearach, agus feidhmeanna bunúsacha friotaíochta lomadh cothrománach, ag tabhairt faoi ualaí rialta agus dífhoirmíochtaí struchtúr greille go díreach.

Turraing aiseach-ag ionsú imthacaí rubair:Optamaithe le haghaidh ualaí dinimiciúil, le feabhsaithefuinneamh-ag scaipeadhagusturraing-ag ionsúéifeachtaí trí shaintréithe taise rubair, atá oiriúnach do chásanna nód le hualaí ingearach nach mó ná 4000kN.

Teannas{0}}imthacaí rubair comhbhrú:Le dearadh struchtúrach speisialta, is féidir leo teannas ingearach agus ualaí comhbhrúite a iompar, atá oiriúnach do nóid ghreille le fórsaí imoibrithe diúltacha. Tá a gcumas iompair ualaigh cothrománach agus a bhfórsa tarraingthe ingearach i bhfad níos airde ná iad siúd a bhaineann le gnáth-imthacaí.

★ Aicmiú forlíontach de réir tréithe díláithrithe:

Cineál seasta (GD):Cuireann sé srian le díláithriú cothrománach, gan ach an riachtanas a bhaineann le rothlú ingearach a chomhlíonadh, atá oiriúnach do nóid tacaíochta seasta na ngreillí.

Cineál Aontreoch (DX):Ligeann sé dí-áitiú cothrománach i dtreo amháin, atá oiriúnach do struchtúir go príomha faoi réir leathnú agus crapadh teochta Aontreoch.

Cineál déthreoch (SX):Tacaíonn sé le díláithriú cothrománach i dhá threo, ag comhlíonadh na riachtanais dífhoirmithe iltreocha atá ag eangacha móra.

2.1 Struchtúr Croí

Glacann an táirge a"rubair{0}}pláta cruach"struchtúr ceapaire ilchodach, le príomhchodanna agus a bhfeidhmeanna mar a leanas:

Ciseal imthacaí ualaigh leaisteacha: Déanta as rubar nádúrtha (NR), rubar clóiríprene (CR), nó eitiléine - rubar monaiméir dé-éin (EPDM) eitiléine, ag soláthar tacaíocht leaisteacha ingearach agus cumas dífhoirmithe cothrománach, agus ionsú turrainge agus diomailt fuinnimh a bhaint amach trí taiseadh ábhair.

Ciseal níos déine:Leabaithe le plátaí cruach tanaí rollta fuar Q235 nó Q345, cóireáilte le meirge a bhaint agus galbhánú. Cuireann sé srian go héifeachtach le leathnú cliathánach rubair, feabhsaíonn sé stiffness ingearach agus teorainn iompair an imthacaí, agus cinntíonn sé tarchur ualaigh aonfhoirmeach.

Ciseal cúnta feidhmiúil:Cineál imthacaí pláta sleamhnáin PTFE -atá feistithe lepolytetrafluaraitiléine (PTFE)plátaí sleamhnáin agus dromchlaí scátháin cruach dhosmálta chun an comhéifeacht frithchuimilte cothrománach (Níos lú ná nó cothrom le 0.03) a laghdú agus an ceanglas maidir le díláithriú mór a chomhlíonadh; tá imthacaí traidisiúnta in áirithe le ceithre shraith de phoill bolt seasta chun nasc iontaofa a bhaint amach le struchtúir uachtaracha agus íochtaracha.

2.2 Prionsabal Oibre

Tarchur luchtaithe:Trí stiffness ingearach an struchtúir ilchodach ilchiseal, déantar fórsaí ingearacha cosúil le féinmheáchan an ghreille, ualach beo dín, agus ualach sneachta a tharchur go cothrom chuig an struchtúr tacaíochta níos ísle. Seachnaíonn an sineirgíocht idir plátaí cruach agus rubair tiúchan strus áitiúil.

Oiriúnú dífhoirmithe:Úsáidtear tréithe dífhoirmithe lomadh rubair chun díláithriú cothrománach de bharr athruithe teochta agus crapadh coincréite a ionsú. Baintear amach rothlú ingearach an imthacaí (Níos mó ná nó cothrom le 0.01rad) trí chomhbhrú míchothrom an chiseal rubair, rud a réitíonn strus struchtúrach breise.

Ionsú turrainge agus diomailt fuinnimh:Faoi ualaí dinimiciúla ar nós creathanna talún agus creathadh gaoithe, ionsúnn ábhair rubair fuinneamh trí dhífhoirmiú hysteretic, agus déanann dífhoirmiúchán áitiúil an phláta tacaíochta scaipeadh níos mó ar fhuinneamh creathadh, ag laghdú freagairt creathadh an struchtúir uachtair.

Déantar an rothlú a bhaint amach trí rothlú coibhneasta an chroí sféarúil leis an pláta suíocháin uachtair agus an bonn;déantar díláithriú trí shleamhnú an bonn sa bhosca; déantar friotaíocht teannas ingearach a bhaint amach ag an pláta suíocháin uachtair, an bonn, agus an bosca; déantar fórsa cothrománach a bhaint amach ag an mbosca, an bonn, agus an pláta suíocháin uachtair.Imthacaí greilledéanta as cruach carbóin nó cruach ardchaighdeáin (ábhar: ZG270-480H/Q345B) trí mhúnlaí a dhéanamh, trí ghaineamh a réitigh, trí chóireáil teasa, trí phróiseáil mheicniúil agus trí chóireáil dromchla.Imthacaí greilleoiriúnú do dhíláithriú agus rothlú struchtúir cruach greille trí chomhpháirteanna cruach a rolladh, a luascadh agus a shleamhnú, agus tá an fheidhm acu fórsa cothrománach seismeach agus fórsa ardaithe seismeach a shárú. Tá siad oiriúnach do thionscadail ghreille, droichid struchtúr cruach, droichid réise móra agus struchtúir spáis dín, tionscadail dorchla, staidiamaí, aerfoirt agus stáisiúin iarnróid ardluais, stáisiúin iarnróid, linnte snámha, ionaid taispeántais, foirgnimh ard-ardú, músaeim eolaíochta agus teicneolaíochta, hallaí taispeántais cultúrtha, stáisiúin dola, agus tionscadail struchtúr greille mórscála eile.

3.1 Sreabhadh Próiseas Táirgthe

1. Cigireacht amhábhar:Comhlíonfaidh amhábhair rubair caighdeán GB/T 5574, le tástálacha ar chruas an Chladaigh (55-75HA), neart teanntachta (Níos mó ná nó cothrom le 15MPa), agus táscairí eile; déanfar plátaí cruach faoi thástáil ábhar agus tástáil grád bainte meirge (grád Sa2.5) chun a chinntiú go gcomhlíontar ceanglais ábhar Q235/Q345.
2. Meascadh rubair:Cuirtear rubar amh, carbóin dubh, gníomhaire vulcanizing, agus ábhair chúnta eile isteach i meascthóir inmheánach de réir na foirmle, agus measctha ag 120-150 céim ar feadh 15-20 nóiméad chun scaipeadh aonfhoirmeach na gcomhpháirteanna a chinntiú. Tá an rubar measctha páirceáilte ar feadh 4-8 uair an chloig le haghaidh aibithe.
3. Réamhchóireáil pláta cruach:Tá plátaí cruach bainte meirge ghalbhánuithe nó brataithe chun greamaitheacht le rubar a mhéadú; déantar iad a ghearradh de réir an mhéid deartha, agus déantar na himill a chamfered chun burrs a bhaint.
4. Lamination agus múnlú:Déantar leatháin rubair agus plátaí cruach a chruachadh ar a chéile, agus tá tiús an chiseal rubair á rialú ag 3-8mm agus tiús an phláta cruach ag 2-4mm. Baintear úsáid as uirlis suite chun ailíniú an ionaid a chinntiú chun bán a dhéanamh.
5. Bolcánú brú:Cuirtear an bán isteach i múnla vulcanization agus vulcanized ag 150-160 céim agus 15-20MPa ar feadh 20-40 nóiméad. Déantar paraiméadair shonracha a choigeartú de réir mhéid an imthacaí agus an cineál rubair chun vulcanization iomlán a chinntiú.
6. Bearradh agus cigireacht:Tar éis vulcanization, baintear splanc agus burrs, agus déantar iniúchadh cuma (gan boilgeoga, scoilteanna), tomhas toise, agus tástáil cruas; déantar sampláil randamach le haghaidh tástálacha feidhmíochta meicniúla ar nós-toilleadh iompair agus díláithriú.

3.2 Córas Rialaithe Cáilíochta

1. Leantar córas bainistíochta cáilíochta ISO9001 ar feadh an phróisis, agus socraítear pointí rialaithe cáilíochta do phríomhphróisis.
2. Cuirtear "córas iniúchta dúbailte" i bhfeidhm maidir le hamhábhair a thagann isteach: fíorú deimhnithe an mhonaróra agus tuarascálacha cigireachta tríú páirtí.
3. Déantar táirgí críochnaithe a shampláil trí bhaisc, agus déantar tástálacha ar acmhainn iompair ualaigh ingearach (gan damáiste faoi 1.5 huaire ró-ualaithe) agus ar dhífhoirmiú lomadh cothrománach (Níos mó ná nó cothrom le brú lomadh 300%) de réir chaighdeán GB 20688.4.

1. Ioma-ualaí ard-neart-:Tá idir 50 agus 4000kN san ualach ingearach-acmhainn iompair. Trí chruas rubair agus líon na gciseal plátaí cruach a mheaitseáil go réasúnta, áirithítear go bhfuil an dífhoirmiúchán ingearach faoin ualach deartha níos lú ná nó cothrom le 1.5mm, ag freastal ar riachtanais iompair na ngreillí réise móra.
2. Oiriúnú dífhoirmithe iltoiseach:Is féidir leis an díláithriú cothrománach ±50-±150mm (déthreo / roghnach aontreoch) a bhaint amach, le huillinn uainíochta incheadaithe níos mó ná nó cothrom le 0.01rad, ag oiriúnú go hiomlán do dhífhoirmiú an ghreille de bharr athruithe teochta (-45-60 céim ) agus socrú an dúshraith.
3. Feidhmíocht ionsú turraing den scoth:Tá cóimheas damping na n-ábhar rubair níos mó ná nó cothrom le 0.05, ar féidir leis an bhfreagairt creathadh struchtúrach a laghdú 30% -50% faoi ghníomhaíocht crith talún, feabhas a chur ar shábháilteacht seismeach an ghreille.
4. Friotaíocht aimsire agus friotaíocht creimeadh:Roghnaítear ábhair rubair chuí de réir an chomhshaoil. Tá rubar cloroprene (-25-60 céim) oiriúnach do ghnáth-réimsí teochta, tá rubar nádúrtha (-40-60 céim) oiriúnach do limistéir fhuar, agus tá saol frith-aosaithe rubair EPDM níos mó ná nó cothrom le 50 bliain.
5. Suiteáil agus cothabháil áisiúil:Le airde struchtúrach íseal (50-150mm), tá sé socraithe go díreach ag boltaí, agus tá an raon diall suiteála incheadaithe Níos lú ná nó cothrom le 2 ‰; ní éilíonn cothabháil laethúil ach smionagar a ghlanadh go rialta agus iniúchadh a dhéanamh ar aosú rubair, le costais chothabhála íseal.

5.1 Tábla Sonraíochta de Chineáil-GnáthphlátaImthacaí Rubair Greille

5.2 Tábla Sonraíochta deImthacaí Rubair Greille Ciorclach

5.3 Tábla Sonraíochta deImthacaí Rubair Greille Sleamhnáin PTFE

6.1 Cásanna Iarratais

1. Staidiam:Tacaíochtaí barr colúin do chórais díonta greille, ag oiriúnú do dhífhoirmiú spásúil mór agus do chreathadh ó ghníomhaíochtaí slua-ghníomhaíochta.
2. Moil iompair:Nóid struchtúr greille i gcríochfoirt aerfoirt agus hallaí feithimh stáisiúin iarnróid, ag seasamh in aghaidh athruithe teochta agus ualaí gaoithe.
3. Foirgnimh phoiblí:Foirgnimh mhóra spáis ar nós ionaid taispeántais, amharclanna, agus ionaid chultúrtha agus ealaíne, a chomhlíonann na ceanglais maidir le hionsú turrainge agus iompar ualaigh.
4. Áiseanna tionscail agus stórála:Imthacaí greille i gceardlanna móra agus ionaid stórála lóistíochta, a oiriúnú d'ualaí díon trom agus dífhoirmiúchán lonnaíochta.

6.2 Saincheisteanna le tabhairt faoi deara i Roghnú Imthacaí Eangaí

(1) Is féidir imthacaí brú cothroma a úsáid le haghaidh eangacha réise beaga. Tá srian ar dhíláithriú uilleach an imthacaí seo, agus is féidir poill bolt éilipseacha a oscailt ar an mbonnphláta imthacaí le linn an dearadh. Nuair a sháraíonn an eangach fórsa cuimilte an imthacaí, is féidir díláithriú cothrománach a dhéanamh. Nuair is gá an cumas sleamhnáin a fheabhsú, is féidir imthacaí rubair nó pláta PTFE a chur leis idir an t-imthaca agus an pláta cruach aistrithe.

(2) Is féidir imthacaí brú stua aontaobhacha a úsáid le haghaidh eangacha beaga agus meánréise. Is féidir leis an imthacaí rothlú feadh an dromchla stua, rud a fheabhsaíonn tionchar sraonadh greille agus strus teochta ar fheidhmíocht mheicniúil an imthacaí.

(3) Tá imthacaí brú stua dhá thaobh oiriúnach do ghreillí réise móra, agus tá imthacaí brú inse sféarúla oiriúnach do ghreillí ilréise a thacaíonn le tacaíocht mhór. Mar gheall ar a struchtúr casta agus ar phraghas ard, baintear úsáid astu i roinnt foirgneamh sibhialta breise.

(4) Tá imthacaí greille rubair oiriúnach do ghreillí réise meánach agus mór, greillí stua, agus struchtúir bhlaosc laitíse. Ní hamháin gur féidir leis an gcineál imthacaí seo a chumasú don imthacaí greille dóthain ualach a fháil gan dífhoirmiú comhbhrúite iomarcach, ach freisin, mar gheall ar dhea-elasticity agus cumas dífhoirmithe lomadh mór an phláta tacaíochta rubair, is féidir leis oiriúnú do riachtanais uainíochta an nód imthacaí, chomh maith leis an díláithriú cothrománach de bharr athruithe teochta agus gníomhaíocht crith talún, agus féadann sé staid struis an struchtúir tacaíochta níos ísle a fheabhsú. Cuireadh imthacaí greille rubair i bhfeidhm go rathúil i go leor tionscadal struchtúr eangaí meánmhéide agus mór-réise sa tSín agus tá dea-éifeachtaí teicniúla agus eacnamaíocha bainte amach acu.

Caighdeán táirge:GB 20688.4-2007 "Imthacaí Rubair - Cuid 4: Gnáth Imthacaí Rubair"

Cód dearaidh:GB 50011-2010 "Cód um Dhearadh Seismeach Foirgneamh" (Eagrán 2016)

Cód struchtúir cruach:GB 50017-2017 "Caighdeán do Dhearadh Struchtúr Cruach"

Cód imthacaí:JG/T 409-2017 "Imthacaí Greille Struchtúr Cruach"

Caighdeán ábhar:GB/T 5574-2019 "Bileoga Rubair le haghaidh Úsáid Thionsclaíoch"

Caighdeán tástála:GB/T 17955-2015 "Imthacaí Sféarúla do Dhroichid"

VIII. Suiteáil agus Cothabháil

8.1 Próiseas Suiteála

1. Réamhullmhúchán:Seiceáil an comhsheasmhacht idir an múnla imthacaí agus na líníochtaí dearaidh, cinntigh nach bhfuil aon dul in aois rubair agus aon meirge ar phlátaí cruach; glan an dromchla tacaíochta chun a chinntiú go bhfuil sé cothrom agus glan.
2. Tógáil stuáilte:Doirt moirtéal ardghrádála crapadh 20{1}50mm tiubh tirim neamh- idir bun-dromchla an imthacaí agus an cloch imthacaí chun imthaca brú aonfhoirmeach a chinntiú.
3. Suíomh agus coigeartú:Beidh an diall idir an lárionad imthacaí agus an suíomh deartha níos lú ná nó cothrom le 2 ‰, agus beidh an diall comhthreomhar idir an plána suiteála agus an plána sleamhnáin níos lú ná nó cothrom le 2 ‰; coigeartaigh an leibhéal le dingeacha cruach chun fórsa aonfhoirmeach a chinntiú.
4. Socrú agus glasáil:Deisigh leis na struchtúir uachtaracha agus íochtaracha trí phoill bolt. Déanfar imthacaí déthreoracha/aontreocha a shuíomh de réir an treo díláithrithe, agus iad a ghlasadh go sealadach tar éis iad a shuíomh go dtí go mbeidh an suiteáil greille críochnaithe.

8.2 Cothabháil

Cigireacht laethúil:Glan smionagar timpeall an imthacaí gach ráithe, agus seiceáil an tightness na boltaí agus an chuma ar rubair (gan scoilteanna, bulges).

Tástáil rialta:Déan tástáil ar an díláithriú (a bheith laistigh den raon deartha), stádas uainíochta, agus céim ag dul in aois rubair (athrú cruas Níos lú ná nó cothrom le 10HA) gach 2 bhliain.

Bearta cothabhála:dromchlaí cruach meirgeach a athphéinteáil go tráthúil, déan dromchla cruach dhosmálta imthacaí sleamhnáin a ghlanadh go rialta, agus boltaí scaoilte a dhéanamh níos doichte go tráthúil; cuir rubar atá in aois nó a bhfuil dífhoirmiúchán iomarcach air.

Le linn stórála,seachain solas díreach, báisteach agus truailliú ola. Beidh teocht an chomhshaoil ​​stórála -10-30 céim, agus beidh an taiseachas coibhneasta níos lú ná nó cothrom le 75%.

Le linn iompair,easbhrúite agus imbhualadh a sheachaint. Bainfear úsáid as cúisíní taise do phacáistiú ar leith chun damáiste rubair a sheachaint.

Le linn a shuiteáil, ná bain úsáid as uirlisí géara chun an t-imthaca a bhrú chun scaradh na ciseal rubair agus an pláta cruach a sheachaint; ná díchóimeáil na comhpháirteanna imthacaí de réir toil.

Ní bheidh claonadh an bonnphláta nód níos mó ná 1%, agus ní bheidh an diall idir an t-ualach iarbhír-acmhainn iompair an imthacaí
