Damper sreabhach slaodach (VFD)

Dampers sreabhach slaodach (VFDS)is feistí meicniúla iad atá deartha chun creathanna struchtúracha a laghdú trí dhíscaoileadh fuinnimh. Feidhmíonn siad ar phrionsabal na frithsheasmhachta sreabhach agus is iondúil go n -úsáidtear iad i bhfoirgnimh, i ndroichid, agus i n -áiseanna tionsclaíocha atá faoi réir luchtú dinimiciúil amhail creathanna talún nó gaoth.
Is é cuspóir an lámhleabhair seo faisnéis theicniúil, oibríochtúil agus chomhlíonta a sholáthar faoi roghnú, úsáid agus cothabháilVFDS. Tugann an doiciméad seo breac -chuntas ar an bprionsabal oibre, ar na sonraíochtaí, ar na caighdeáin agus ar an treoir phraiticiúil.
________________________________________

Dampers sreabhach slaodachTiontaigh fuinneamh cinéiteach ina theas trí loiní a ghluaiseacht laistigh de shorcóir atá líonta le sreabhán slaodach. Tá an fórsa friotaíochta a ghintear i gcomhréir le treoluas na gluaiseachta agus is féidir é a mhúnlú trí:
F = C × V
Cá háit:
{- f=fórsa dampála
{- C=Comhéifeacht dampála (braitheann sé ar mhéid orifice agus ar shlaodacht sreabhach)
{- v=Treoluas coibhneasta loine
{- =Exponent Treoluas (de ghnáth 0.1 go 1.0)
Tá an fórsa dampála neamhlíneach agus braitheann sé ar chéimseata agus airíonna na gcomhpháirteanna inmheánacha agus an tsreabháin oibre. Soláthraíonn na gléasanna seo dampáil fhorlíontach gan stiffness, rud a fhágann go bhfuil siad oiriúnach chun freagairt a laghdú gan tréimhse nádúrtha an struchtúir a athrú.
________________________________________

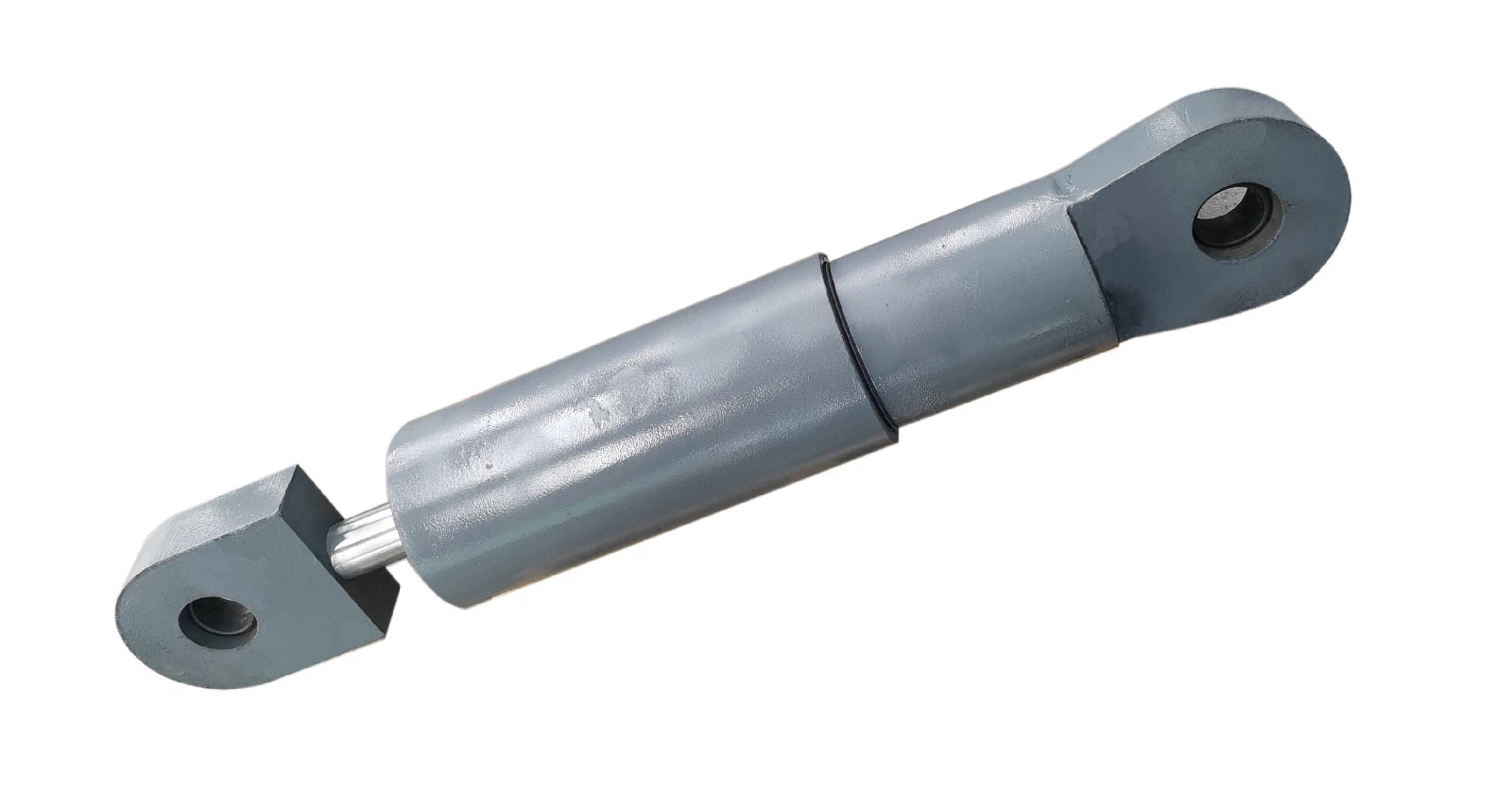

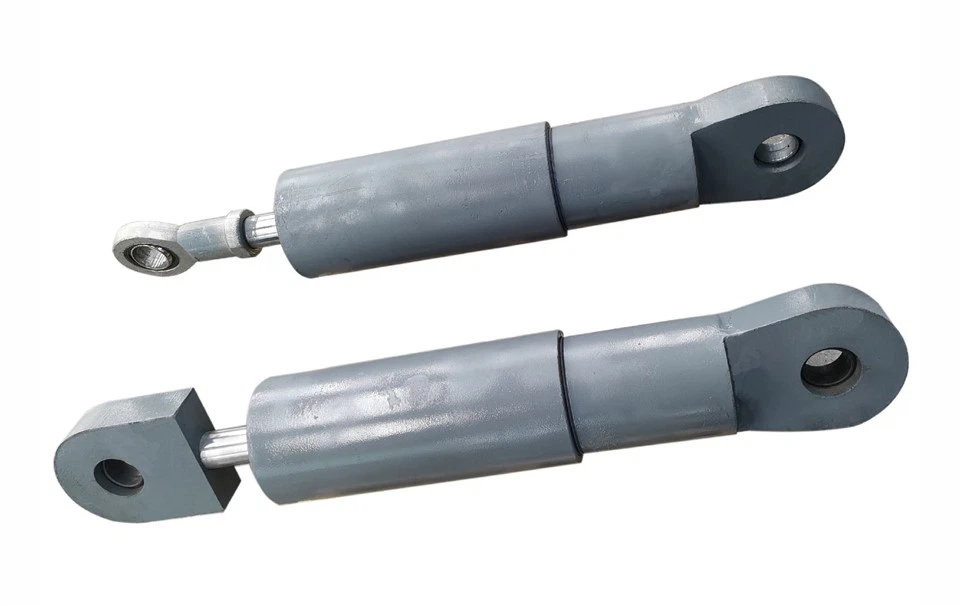

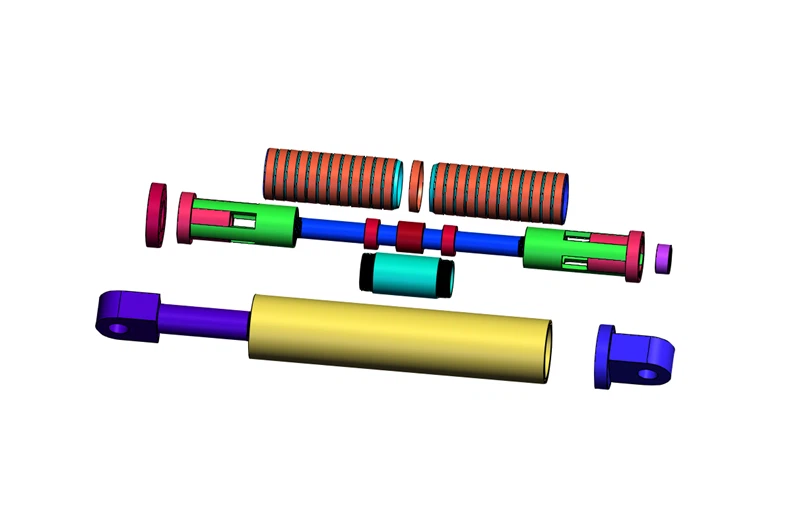

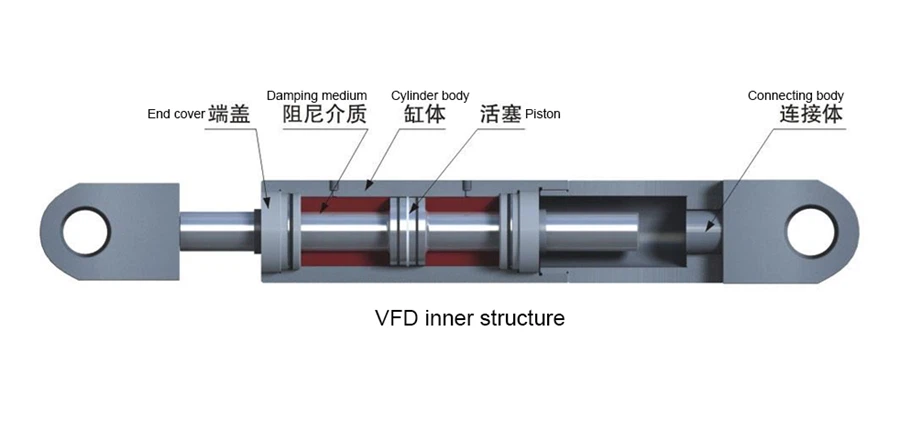

Eochair -chomhpháirteanna:
{- Tithíocht sorcóra: cuireann an sreabhán dampála isteach
Tionól loine {-: Gluaiseann laistigh den sorcóir chun brú a ghiniúint
{- orifices: rialáil sreabhach sreabhach
{- Córas Séalaithe: Cinntíonn sé go bhfuil an sreabhán ag coimeád agus go gcuireann sé cosc ​​ar sceitheadh
{- gléasanna deiridh: de ghnáth clevis nó imthacaí sféarúla

Gnéithe dearaidh:
{- Gan aon chodanna seachtracha gluaiseachta
{- oiriúnach le haghaidh úsáid fhada - úsáid téarma gan chothabháil
{- teip - Dearadh Sábháilte - Má chailltear sreabhán, mainneoidh an t -aonad go stát éighníomhach
Iarratais:
{- Diomailt fuinnimh seismeach
{- Dampáil gaoithe
{- Rialú creathadh coisithe
{- Leithlisiú innealra

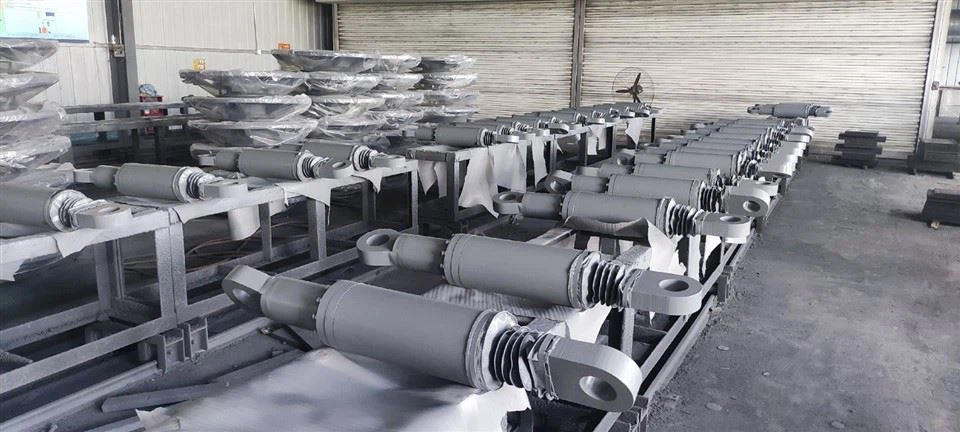

Próiseas táirgthe:

________________________________________

Dampers sreabhach slaodachis beachtais iad - feistí innealtóireachta atá curtha in oiriúint chun raon leathan riachtanas dampála struchtúrtha a chomhlíonadh. Anseo thíos tá na sonraíochtaí teicniúla ginearálta a fhaightear de ghnáth thar mhúnlaí caighdeánacha damper:
4.1 Raonta Fórsa agus Stróc
• Fórsa dampála uasta: 50 kN - 5,000 kN
• Cumas stróc: 50 mm - 750 mm (dearaí saincheaptha ar fáil)
• Raon treoluas: suas le 3 m/s
• Exponent treoluas (): 0.1 go 1.0 (tiúnta in aghaidh an dearaidh)
4.2 Coinníollacha oibriúcháin
• Teocht oibriúcháin: −40 céim go +70 Céim
• Teocht stórála: −50 céim go céim +85
• Oiriúnach do thimpeallachtaí tais, muirí nó creimneacha le bratuithe roghnacha nó ábhair dhosmálta
4.3 brúnna pléasctha agus cruthúnais
• Brú cruthúnais: 1.5 × brú oibriúcháin
• Brú pléasctha:> Brú oibriúcháin 2.5 ×
4.4 Ábhair agus Sreabhán
• Tithíocht: cruach charbóin nó cruach dhosmálta
• Slat loine: Chrome - Cruach dhosmálta plátáilte
• Rónta: Buachaillí miotail táthaithe
• Sreabhán: Silicone - Ola bunaithe nó sintéiseach (vv - d-1078 comhlíontach)
4.5 Tábla Sonraíochta tipiciúil

________________________________________

Is féidir é a fheiceáil ón bhfórsa dampála - Cuar treoluas a mhéadaíonn an fórsa beagán nuair a mhéadaíonn an treoluas. Nuair a bhíonn {= 2, tá an scéal os coinne, agus nuair a bhíonn {= 1, tá sé idir an dá chás.
Ón gcuar díláithrithe ón bhfórsa dampála {-, is féidir a fheiceáil go bhfuil an lúb hysteresis an ceann is mó nuair a {= 0.1. Nuair a bhíonn {= 2, tá sé os coinne, agus nuair a bhíonn {= 1, tá sé idir an dá chás.
Dá bhrí sin, nuair a éilíonn an struchtúr diomailt fuinnimh agus ionsú turraing, is iondúil go roghnaítear an t -innéacs treoluas idir 0.2 agus 0.8. Nuair a éilíonn an struchtúr dáileadh ualach agus aistriú, roghnaítear an t -innéacs treoluas le bheith 2.

Is iad na tréithe a bhíonn ag dampers ná {- fórsa líneach - Iompar treoluas le moille íosta. De ghnáth cuirtear graif feidhmíochta ar fáil do gach samhail. I measc na méadrachtaí tipiciúla tá:
• Fórsa vs treoluas (f - v) Cuair
• Fórsa vs díláithriú (f - d) hysteresis
• Comhsheasmhacht fórsa dampála vs teocht
Cinntíonn na dearaí go ndíothófaí an fuinneamh iomlán le híosmhéid rebound nó moill. F - Tá cuair v tiúnta trí mhéid na n -airí agus na hairíonna sreabhach a mhodhnú.
________________________________________

Dampers sreabhach slaodachCloí le caighdeáin dearaidh agus tástála idirnáisiúnta:
6.1 Caighdeáin Mheiriceá
• ASCE/SEI 7-22: Íoslóidí dearaidh agus critéir ghaolmhara le haghaidh foirgneamh agus struchtúir eile (forálacha seismeacha)
• AISC 341-22: Forálacha seismeacha d'fhoirgnimh chruach struchtúrtha
• ASTM A370 / E2126: Modhanna tástála meicniúla le haghaidh feistí struchtúracha
• ICC - ES AC156 / AC494: Critéir Ghlactha le haghaidh Feistí Dampála Struchtúracha agus Struchtúracha Non -
• OSHPD OSP: Comhlíonadh Seismeach California
6.2 Caighdeáin na hEorpa
• EN 15129: 2018: Feistí Frith --
• EN 1998-1 (Eurocode 8): Dearadh seismeach na bhfoirgneamh
• ETAG 001 / EAD: Doiciméid Measúnaithe Eorpacha le haghaidh Táirgí Foirgníochta
• Marcáil CE: Cruinniú Táirgí Ní mór do chaighdeáin a bheith i gcomhréir le Dearbhú Feidhmíochta CE
6.3 Caighdeáin na Síne
• GB/T 24338.1–2009: Sonraíocht Dearaidh do Dampers Sonous
• JGJ/T 209-2010: Cód le haghaidh dearadh seismeach ar chórais aonraithe agus diomailt fuinnimh
• JT/T 926-2014: Sonraíochtaí le haghaidh feistí dampála droichid mhórbhealaigh
• GB 50011-2022: Cód le haghaidh dearadh seismeach foirgneamh
Ní mór gach feiste a thástáil in aghaidh an GB agus prótacail EN, lena n -áirítear tuirse íseal - Tuirse timthrialla agus cobhsaíocht teochta.
________________________________________

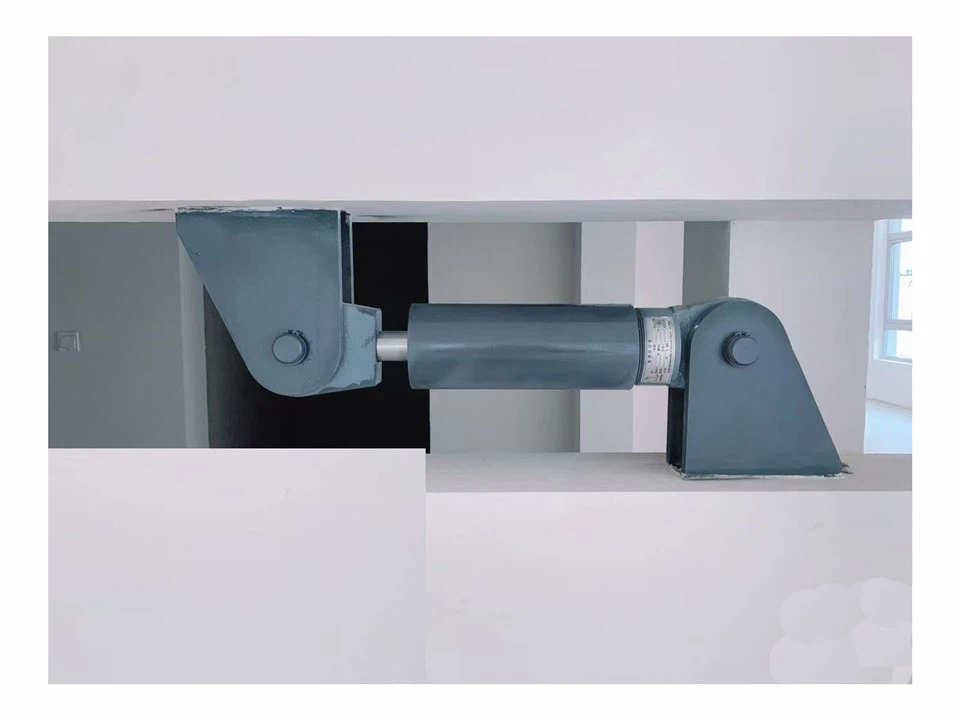

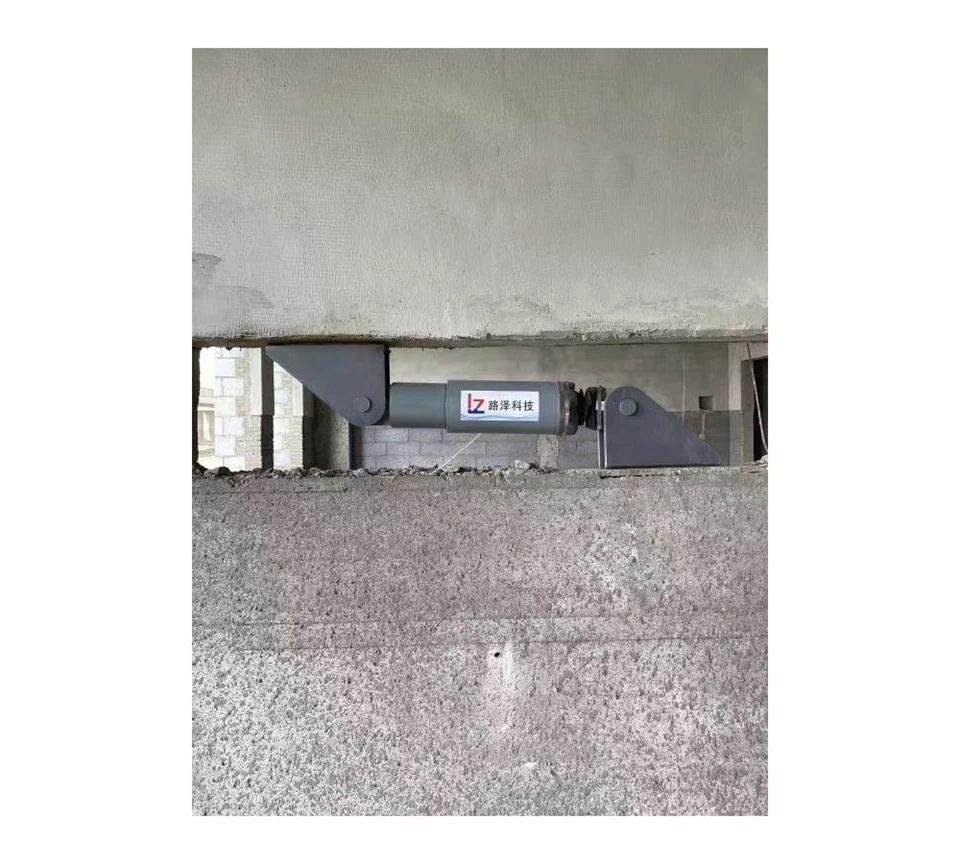

Féadfar dampers a shuiteáil i socruithe éagsúla bracing nó leithlise:
• Chevron Bracing: Suite i bhfoirmíochtaí brace inbhéartaithe v
• Bracing trasnánach: suite i mbá struchtúrach amháin
• Dampers Leithlise Bonn: Suiteáilte idir Struchtúr agus Fondúireacht
• Outrigger agus naisc: Córais Chroí -Bhalla a Cheangal

Éilíonn gach cumraíocht gléasanna clevis pinnithe agus ailíniú aiseach chun tairiscint neamhshrianta a chinntiú. Freastalaíonn imthacaí sféarúla ar lamháltais rothlacha.

Leideanna suiteála:
• Seachain mí -ailíniú nó lúbadh slat loine
• Fíoraigh biorán - déine agus bealaithe beallaigh
• Suiteáil Brú -Thástála - Suiteáil má shonraítear é

________________________________________

• Gach aonad a tástáladh le haghaidh feidhmíochta suas le stróc agus treoluas rátáilte 100%
• marthanacht thimthriallach: os cionn 100 milliún timthriall
• I measc na dtástálacha monarchan tá:
o Tástáil pléasctha hidreastatach
o Iomlán - Scála Tástáil Dinimiciúil (Rampáil Treoluas)
o Brath sceite
o Calabrú a chur i bhfeidhm le ± 5% Lamháltas
Is iondúil go leanann déantúsaíocht prótacail ISO 9001 nó AS9100. Doiciméid saille agus SAT ar fáil.

Tuarascálacha Tástála Clóscríobh & Tuarascálacha Tástála arna n -eisiúint ag an Tríú Páirtí

________________________________________

• Cothabháil: cothabháil - saor in aisce faoi sheirbhís chaighdeánach; Níl gá le bealaithe
• Friotaíocht dóiteáin: Sreabhán silicone rátáil le haghaidh teochtaí arda; Tá rónta miotail tinedhíonach
• Fachtóirí Sábháilteachta: De ghnáth deartha le corrlach sábháilteachta 2.0 × le haghaidh brú dinimiciúil
Moltar cigireacht tar éis imeachtaí seismeacha nó ag eatraimh 10 mbliana.
________________________________________

I measc na n -iarratas tá:
• Iarfheistiú seismeach oidhreachta agus bonneagair chriticiúil
• Rialú creathaidh i dtúr, droichid coise, agus staidiamaí
• Dampáil gaoithe i bhfoirgnimh supertall
Cás -staidéar:

Rinneadh mór -dhroichead coisithe a thaispeánann creathadh coisithe - a thaispeánann le 40 taiscéalaí kN. Léirigh na tomhais suiteála Post - laghdú ar an luasghéarú buaic ag 95% agus deireadh a chur le hascaluithe athshondach.
Áirítear le sampla eile Base - ospidéil iargúlta ag baint úsáide as dampers chun freagairt struchtúrach a íoslaghdú le linn creathanna talún, ag cur ar chumas an phoist inoibritheachta iomlán - imeacht.
